Mổ bụng Galaxy Note 10 Plus 5G: Khó sửa chữa hơn cả Galaxy Note 9

Avatar adminbqt-news   Ngày đăng: 27-08-2019Cập nhật: 27-08-2019

Galaxy Note 10 Plus 5G là model cao cấp nhất dòng Samsung Galaxy Note hiện nay. Do đó cũng dễ hiểu khi smartphone đang là tâm điểm của mọi sự chú ý. Sau màn tra tấn của JerryRigEverything, điện thoại tiếp tục được đưa lên bàn mổ của iFixit.

>>Xem thêm:

Sau khi mổ bụng Samsung Galaxy Note 10+ 5G, người dùng thấy được cách sắp xếp các linh kiện bên trong máy. Đồng thời việc mổ xẻ còn chứng minh được sản phẩm có thật sự tốt hay không và tiết lộ những thông số phần cứng mà Samsung chưa từng công bố.

iFixit đã lựa chọn phiên bản Galaxy Note 10 Plus 5G 256GB để tiến hành mổ xẻ. Sản phẩm hiện đang có mặt trên kệ XTmobile với giá chỉ từ 19,99 triệu đồng.

Mổ xẻ Galaxy Note 10 Plus 5G khám phá linh kiện bên trong

Dưới đây là thông số cấu hình của máy:

  • Màn hình: Infinity- O 6.8inches, tấm nền AMOLED, độ phân giải 3040 × 1440 pixels (498 ppi), hỗ trợ HDR10+
  • Vi xử lý: Qualcomm Snapdragon 855
  • RAM: 12GB / ROM: 256GB
  • Pin: 4300mAh
  • 4 camera sau: 16MP (góc siêu rộng) + 12MP (góc rộng, chống rung OIS) + 12MP (tele, chống rung OIS) + 3D ToF
  • Camera selfie: 10MP
  • Cảm biến vân tay: Siêu âm dưới màn hình
  • Bút S-Pen trong bị cảm biến chuyển động 6 trục và hỗ trợ kết nối Bluetooth
  • Chống nước, bụi bẩn đạt chuẩn IP68

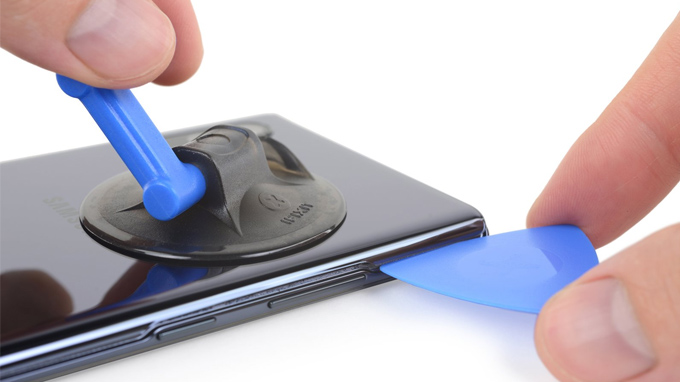

Hình ảnh mổ bụng Galaxy Note 10+ 5G thực hiện bởi iFixit

Năm nay Samsung đã thay đổi nhiều chi tiết trong thiết kế dòng Galaxy Note 10. Ví dụ như sắp xếp cụm camera theo chiều dọc, bỏ jack cắm tay nghe 3.5mm, chuyển sang dùng cảm biến vân tay siêu âm. Vì thế, bố cục các linh kiện bên trong máy cũng thay đổi ít nhiều.

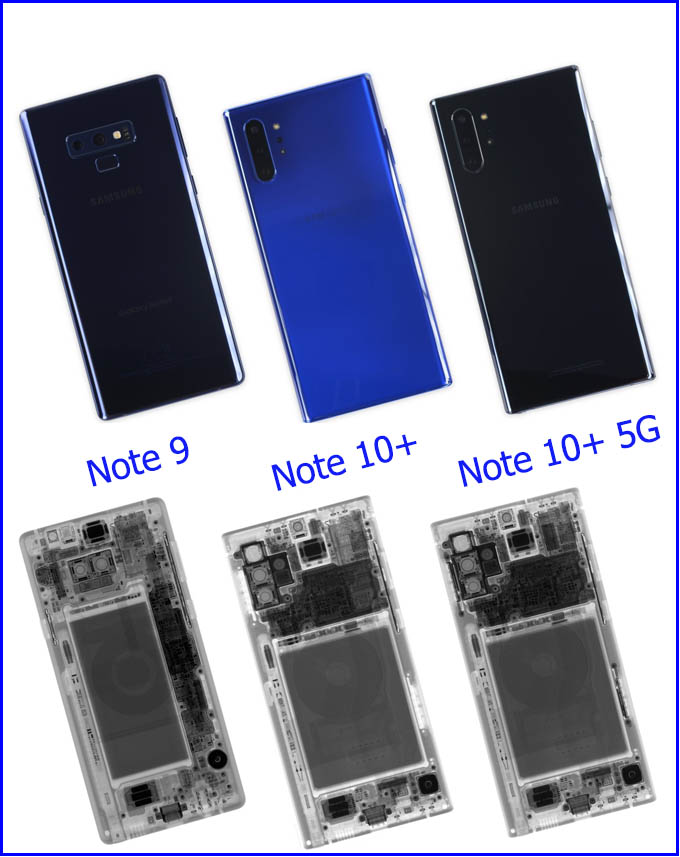

So sánh cấu trúc bên trong Galaxy Note 10+ 5G và Note 9

Có thể thấy rõ, viên pin của Galaxy Note 10+ và Note 10+ 5G lớn hơn đáng kể so với Galaxy Note 9.

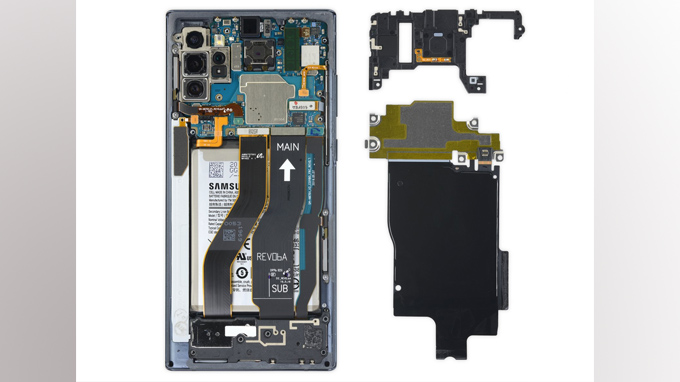

Galaxy Note 10 Plus 5G thay đổi bố cục bo mạch chủ

Mainboard được đặt ở phần trên trong khi viên pin chiếm gần hết diện tích nửa thân dưới.

Với cách sắp xếp mới, Galaxy Note 10+ 5G có thêm không gian để tích hợp pin to hơn. Nhưng nó lại khiến việc kết nối giữa bo mạch chủ và bo mạch con trở nên khó khăn hơn. Ngoài ra, việc đặt các dây cáp kết nối này trên viên pin sẽ khiến chúng dễ bị hư hại hơn nếu mặt lưng máy bị sự cố gì.

Mổ bụng Galaxy Note 10+ 5G để thấy kết cấu bên trong

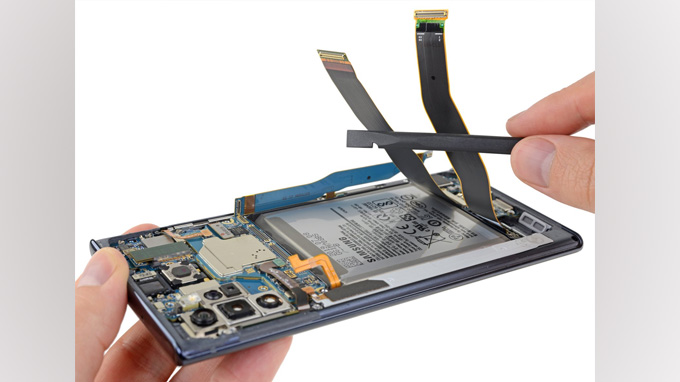

Trước khi tháo pin Galaxy Note 10+ 5G, iFixit phải gỡ bỏ cáp kết nối bo mạch chủ và bo mạch con.

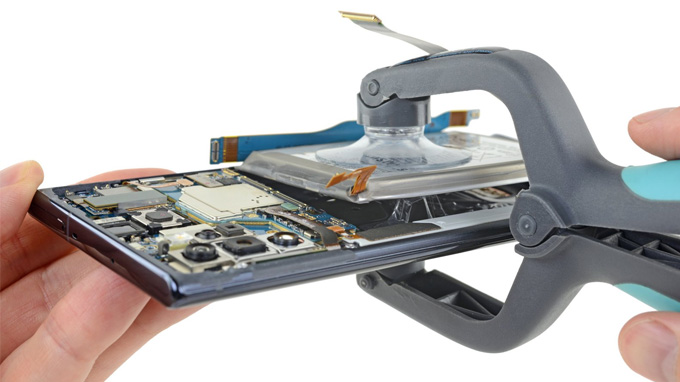

IFixit gặp khá nhiều khó khăn để tháo pin Note 10+ 5G ra khỏi thân máy. Viên pin được kết dính vào thân máy bởi lớp keo siêu dính và chắc. Ngoài dụng cụ chuyên dụng, iFixit phải sử dụng thêm khá nhiều cồn isopropyl alcohol để có thể tách viên pin rời khỏi máy. Ngoài ra phải rất cẩn thận vì thao tác gỡ pin có thể làm tổn hại đến dây cáp của màn hình máy.

Tháo pin Galaxy Note 10+ 5G gặp nhiều khó khăn

Việc tháo pin Galaxy Note 10+ 5G gặp nhiều khó khăn

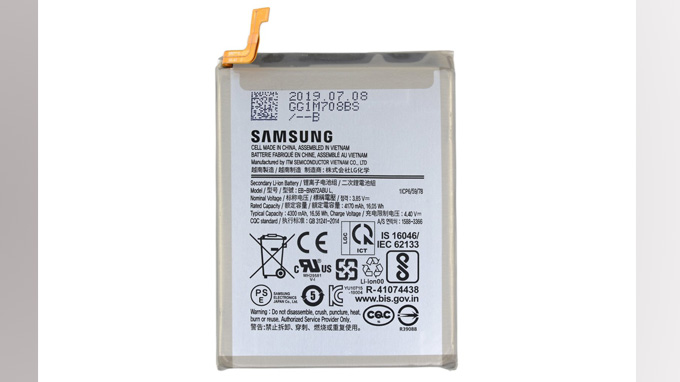

Pin Galaxy Note 10 Plus 5G

Viên pin của Galaxy Note 10+ 5G có kích thước 77.3 mm x 58.4 mm x 5.5 mm và nặng 59.1g. So với pin của Note 9, nó nặng hơn 4.4g.

Khác với Galaxy Note 10 5G, phiên bản cao cấp Note 10 Plus 5G có thêm khay thẻ nhớ. Ngoài ra, điện thoại còn có thêm cảm biến ToF đo chiều sâu cho ảnh chụp xóa phông đẹp và tự nhiên nhất.

>>Xem thêm: Galaxy Note 10 5G Aura Red (Màu Đỏ)

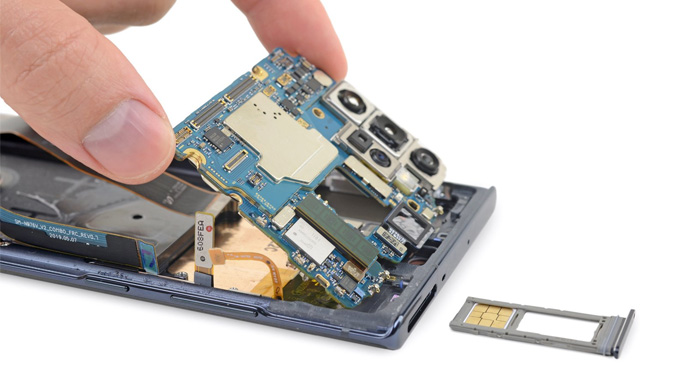

Galaxy Note 10 Plus 5G có khay thẻ nhớ

Galaxy Note 10+ 5G Hàn hỗ trợ 1 khay SIM và 1 khay thẻ nhớ

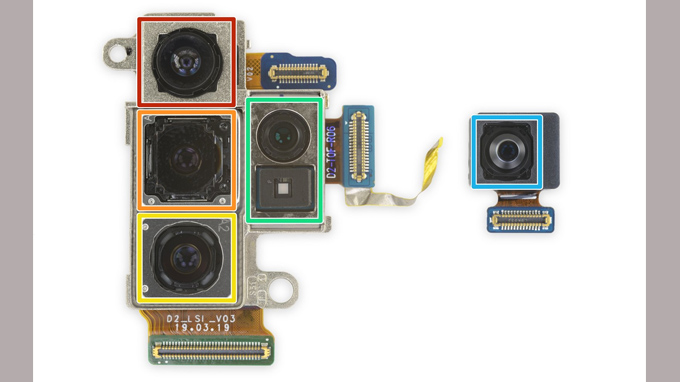

Galaxy Note 10 Plus 5G có 5 camera trước + sau

Điện thoại Samsung Galaxy Note 10 Plus 5G có tổng cộng 5 camera trước và sau

Galaxy Note 10+ 5G có nhiều dải ang-ten 5G

Module ăng-ten 5G trên bo mạch chủTrên bo mạch chính, chúng ta sẽ có một module ăng-ten mmWave 5G của Qualcomm QTM052.

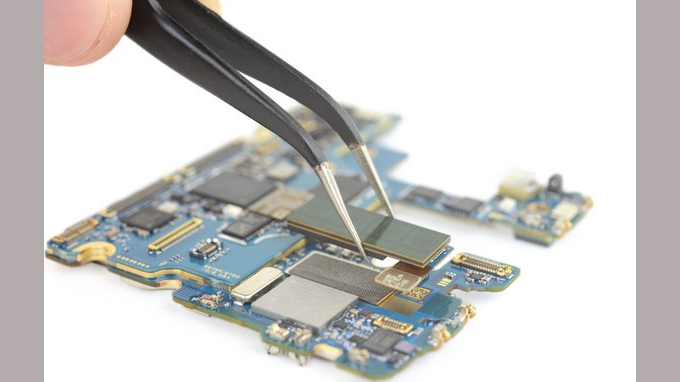

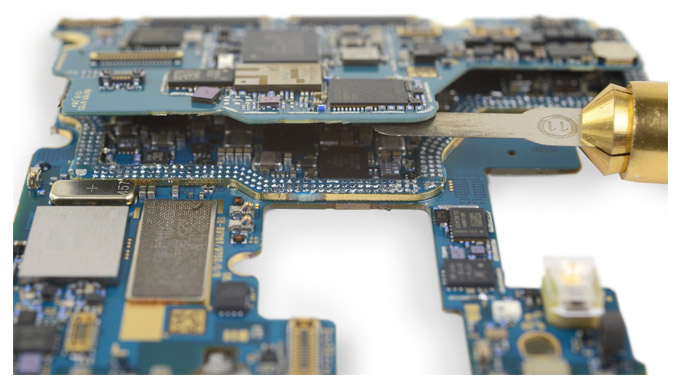

Galaxy Note 10+ 5G có bo mạch xếp chồng lên nhau

Có vẻ như Samsung đã học hỏi thiết kế bo mạch xếp chồng từ Apple. Nhờ đó, hãng đã tiết kiệm được đáng kể diện tích bên trong máy.

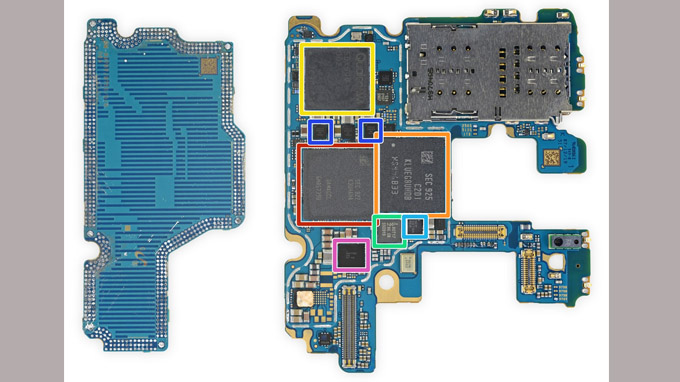

Các bộ phận trên bo mạch chính của Galaxy Note 10+ 5G

Trên bo mạch chính của điện thoại có RAM 12GB nằm trên chip Snapdragon 855 Soc, bộ nhớ eUFS 3.0 256GB, Qualcomm X50 5G modem...

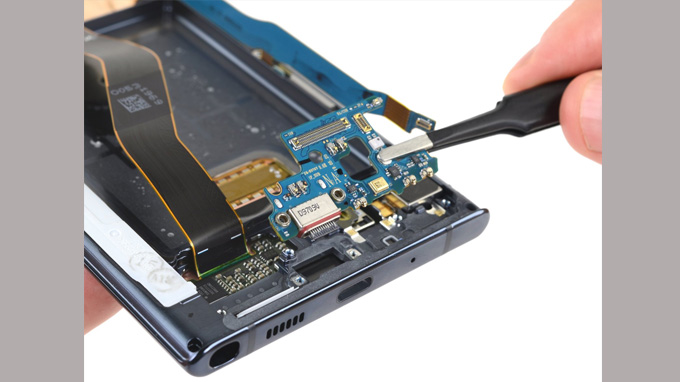

Bo mạch phụ Galaxy Note 10+ 5G

Samsung Note 10+ 5G không có jack tai nghe 3.5mm nên cổng USB-C sẽ đảm nhận 2 vai trò khác nhau

Samsung tích hợp tổng cộng đến 3 dải băng tần mmWave 5G cho điện thoại Galaxy Note 10+ 5G. Chúng sẽ tạo ra chùm tia và tập trung tín hiệu về modem 5G trên bo mạch chủ để cải thiện tốc độ của tín hiệu.

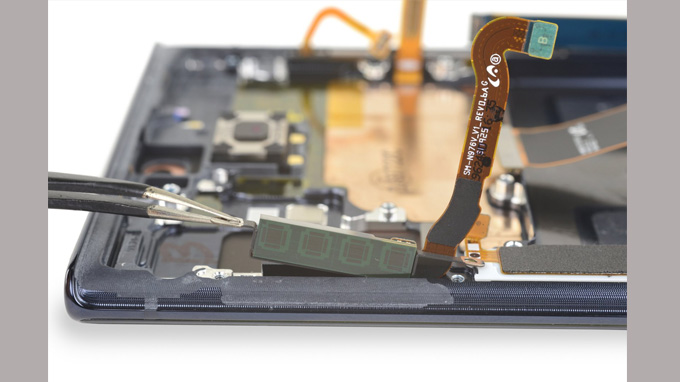

Galaxy Note 10+ 5G có nhiều dải dăng-ten 5G

iFixit phát hiện ra thêm 2 module ăng-ten mmWave 5G khác nằm ở 2 cạnh bên

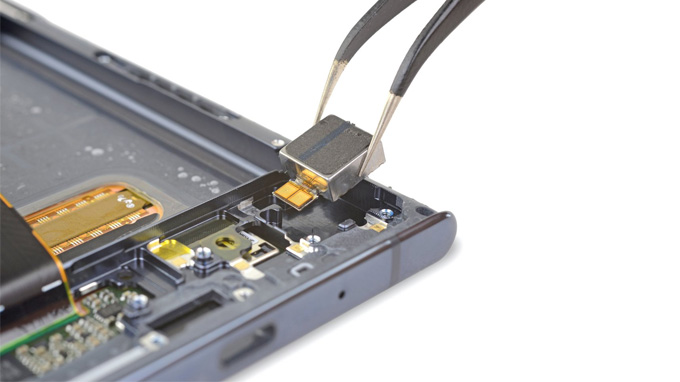

Bộ rung của Galaxy Note 10+ 5G có sự thay đổi

Bộ rung của Galaxy Note 10 Plus 5G có hình vuông, khác với bộ rung hình tròn trên các điện thoại Samsung khác. Theo iFixit chi sẻ, điều này giúp phản hồi xúc giác trên màn hình máy chân thật hơn.

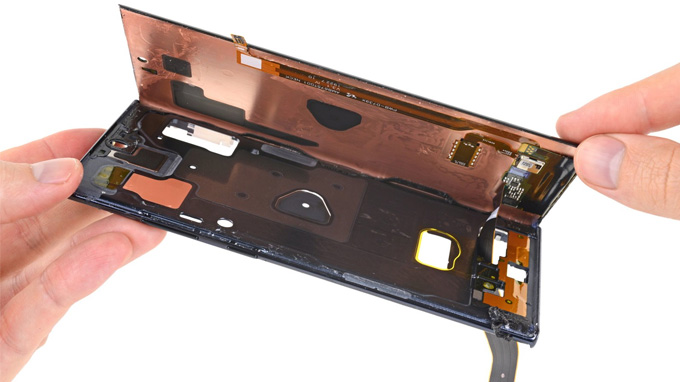

Sau khi sưởi ấm để làm chảy lớp keo, iFixit đã gỡ được phần bảng mạch và để lộ mặt sau của tấm nền màn hình Dynamic AMOLED 6.8 inches. Như vậy, để chạm đến được tấm nền màn hình, iFixit đã phải tháo dỡ gần như toàn bộ máy.

Điều đó đồng nghĩa với việc để sửa hoặc thay thế màn hình Galaxy Note 10+ 5G sẽ rất khó khăn và gần như là không thể. Bởi vì việc này có thể khiến bạn phải thay thế cả những bộ phận khác của máy, cực kỳ tốn kém

Thay màn hình Galaxy Note 10+ 5G sẽ rất khó khăn và tốn kém

Cảm biến vân tay đặt dưới màn hình Samsung Note 10+ 5G có kích thước lớn tương tự cảm biến của Galaxy S10

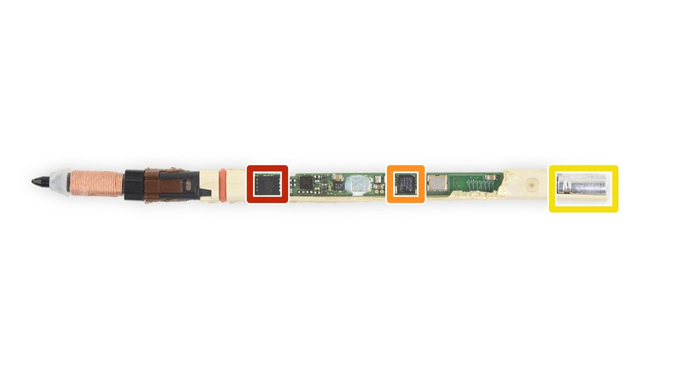

Khi tháo gỡ lớp vỏ nhựa bên ngoài, iFixit đã phát hiện một con chip bí ẩn có mã SP912. Có thể đây chính là cảm biến 6 trục mà Samsung đã nhắc đến trong sự kiện ra mắt. Ngoài ra, chúng ta còn thấy mạch thu phát Bluetooth 5 SoC. Ở phần đuôi bút là pin lithium-ion Nichicon 2.4v SLB

Mỏ xẻ bút S-Pen Galaxy Note 10+ 5G

Cấu trúc bên trong bút S-Pen của Samsung Galaxy Note 10 Plus 5G

Tóm tắt đánh giá từ iFixit sau khi mổ xẻ Galaxy Note 10 Plus 5G

  • Điện thoại có bố cục bo mạch chủ mới
  • Có 3 dải tần mmWave 5G bên trong điện thoại (càng nhiều dải tần mmWave thì tín hiệu càng mạnh, tốc độ được cải thiện)
  • Điểm sửa chữa của Samsung Note 10+ 5G đạt 3/10, thấp hơn so với Note 9 (điểm càng thấp càng khó sửa chữa)
  • Thay thế pin Galaxy Note 10+ 5G sẽ khó khăn vì nó dính chắc vào thân máy và có thể làm hỏng màn hình hoặc cáp kết nối các bo mạch nếu không cẩn thận
  • Màn màn hình Galaxy Note 10+ 5G là bộ phận khó thay thế nhất

Điện thoại Galaxy Note 10 Plus 5G là viên ngọc sáng giá nhất hiện nay của Samsung. Chính vì thế, đây cũng là thiết bị mà nhiều người mong muốn được sở hữu nhất.

Mặc dù Note 10+ 5G được đánh giá cao về độ hoàn thiện, độ bền nhưng người dùng vẫn nên cẩn thận trong quá trình sử dụng, trải nghiệm. Bởi vì đây là thiết bị rất khó sửa chữa.

Hơn nữa chi phí sửa chữa Samsung Note 10+ 5G cũng sẽ rất cao. Vì thế hãy bảo vệ máy tốt hơn với những phụ kiện chất lượng cho Galaxy Note 10+ 5G như ốp lưng, miếng dán cường lực full màn hình, miếng dán camera....
