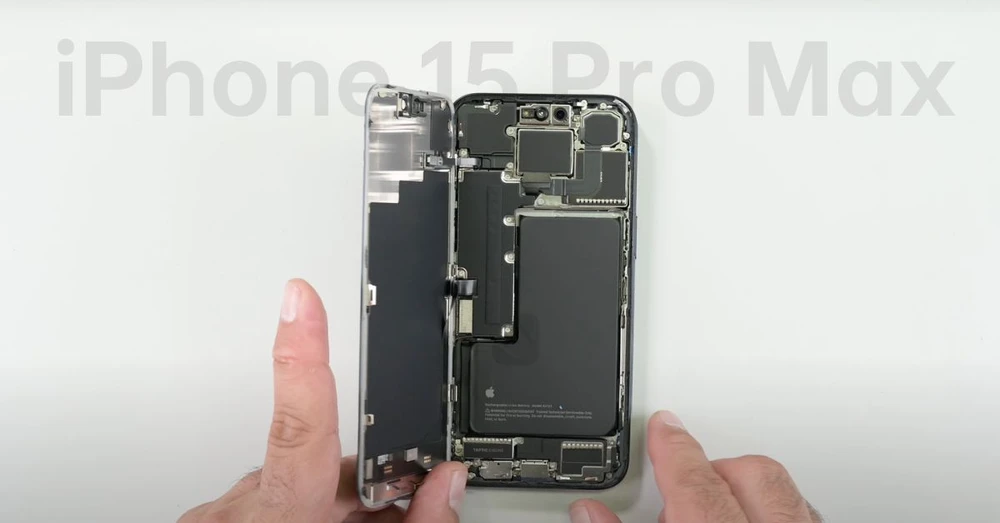

Hình ảnh 'mổ bụng' iPhone 15 Pro Max: Bên trong có gì thú vị?

Avatar adminTrieu Vy   Thứ ba, 26/09/2023,

"Mổ bụng" iPhone 15 Pro Max: Linh kiện sắp xếp chỉn chu, dễ dàng tháo lắp để sửa chữa

Mẫu iPhone 15 Pro Max cao cấp nhất của Apple vừa được ra mắt chính thức cách đây không lâu. Với giá bán đắt đỏ, nhiều người dùng thắc mắc không biết bên trong thiết bị này có gì thú vị. Để tìm được câu trả lời, hãy cùng XTmobile xem qua video "mổ bụng" iPhone 15 Pro Max được chia sẻ trên kênh Youtube iFixit.

Video được bắt đầu bằng việc tháo hai con ốc vít pentalobe độc quyền ở cạnh đáy của chiếc iPhone 15 Pro Max.

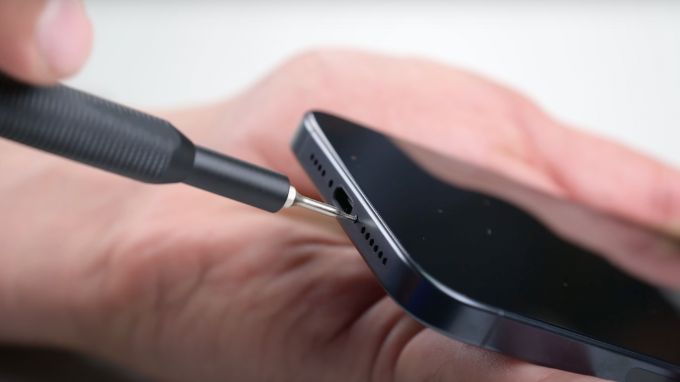

Tháo 2 ốc vít cố định trên iPhone 15 Pro Max

Tháo 2 ốc vít cố định trên iPhone 15 Pro Max

Tiếp đến, kênh Youtube iFixit tiến hành sử dụng các dụng cụ chuyên dụng để tách rời màn hình và phân máy. Cụ thể, anh chàng này đã dùng các miếng nhựa để cạy màn hình lên. Sau đó anh dùng một thiết bị tạo lực hút để kéo tấm nền ra khỏi thân máy.

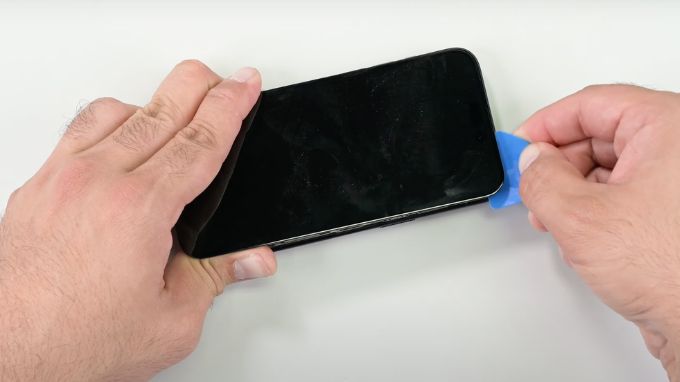

Dùng miếng nhựa để tháo màn hình iPhone 15 Pro Max

Quá trình tháo rời màn hình iPhone 15 Pro Max

Để có thể tách rời tấm nền được cố định với phần bo mạch chủ, ta cần phải tháo tấm bảo vệ linh kiện bằng nhôm được phủ phía trên. Tấm shield này được cố định bởi 6 ốc vít phillips tiêu chuẩn.

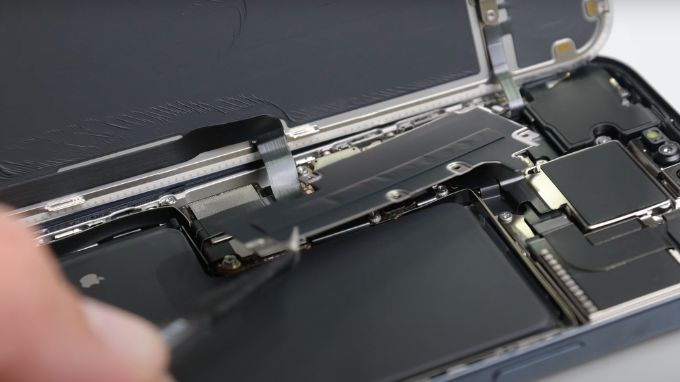

Tháo rời miếng shield bảo vệ để tiến hành mổ bụng iPhone 15 Pro Max

Hầu hết các mẫu iPhone đều được bảo vệ linh kiện bằng tấm shield như vậy

Sau đó, iFixit tiến hành ngắt kết nối màn hình khỏi thân điện thoại và tháo hàng loạt dây cáp. Đây chính là lúc thích hợp để ta tháo rời viên pin trên iPhone 15 Pro Max, một linh kiện thường xuyên được thay thế và sửa chữa.

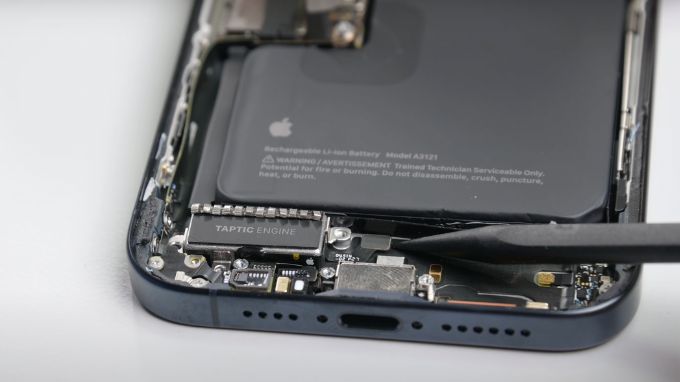

Tháo loa và Taptic Engine trên iPhone 15 Pro Max

Cần tháo rời các linh kiện khác để lấy được viên pin trên iPhone 15 Pro Max

Tuy nhiên, viên pin này được cố định bằng ba mấu kéo được giấu kín, do đó kênh iFixit gặp chút khó khăn trong quá trình tháo gỡ linh kiện này. Theo đó, anh đã phải tiến hành tháo bỏ phần loa, bộ rung phản hồi Taptic Engine để có thể lấy được viên pin ra.

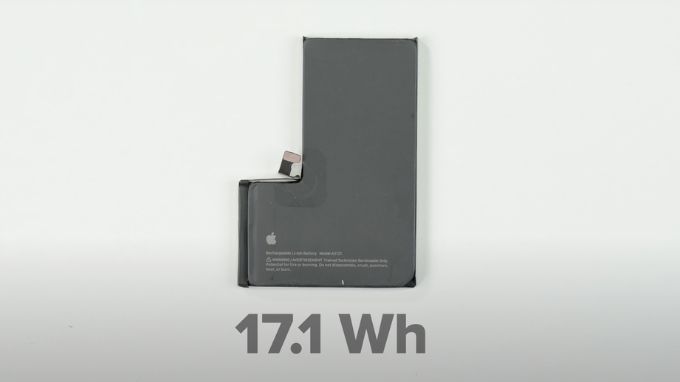

Viên pin bên trong iPhone 15 Pro Max

Hình ảnh viên pin của iPhone 15 Pro Max

Kênh iFixit xác nhận công suất pin của iPhone 15 Pro Max là khoảng 17.1Wh, tăng 2.5% so với model tiền nhiệm. Tuy vậy viên pin vẫn được giữ nguyên kích thước và hình dáng như năm ngoái.

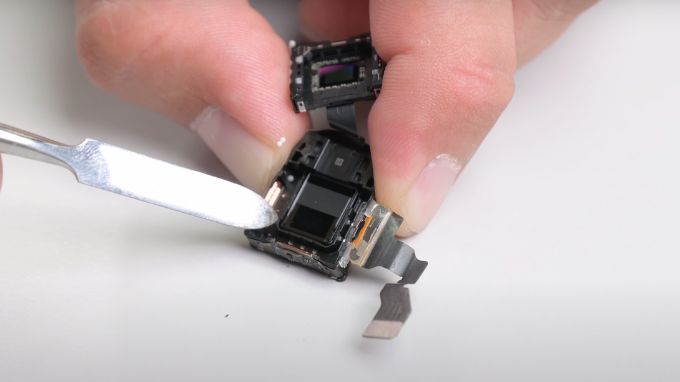

Camera zoom 5X trên iPhone 15 Pro Max

Thiết kế ống kính tetraprism cho khả năng zoom tốt hơn trên iPhone 15 Pro Max

Bộ phận tiếp theo được tháo rời chính là cụm camera trên iPhone 15 Pro Max. So với thế hệ tiền nhiệm, việc tháo lắp hệ thống camera trên tân binh của Apple dễ dàng hơn rất nhiều. Lúc này, chúng ta đã có cái nhìn cận cảnh hơn về ống kính zoom quang 5X hoàn toàn mới. Được biết, đây là lăng kính tứ giác (tetraprism) với khả năng phản chiếu ánh sáng nhiều lần để mô phỏng tiêu cự 120mm. Quá là thú vị đúng không nào?

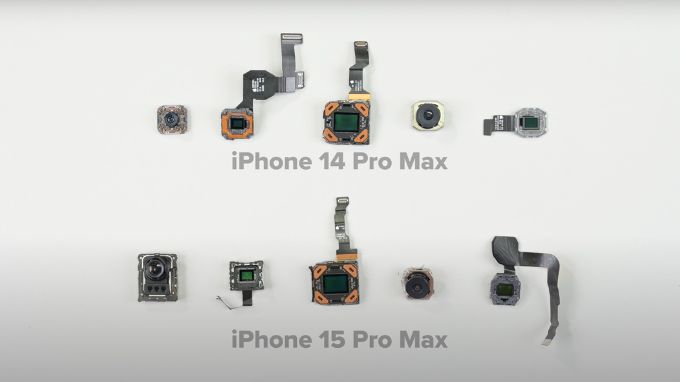

Kích thước camera trên iPhone 15 Pro Max không khác so với iPhone 14 Pro Max

Kích thước cảm biến trên tân binh của Apple không khác so với iPhone 14 Pro Max

Ngoài ống kính tiềm vọng mới, kích thước cảm biến của iPhone 15 Pro Max và iPhone 14 Pro Max không có gì khác biệt. Do đó có thể khẳng định rằng, chất lượng ảnh trên dòng iPhone 15 Pro sẽ được cải thiện nhờ vào con chip A17 Pro mới chứ không phải phần cứng của nó.

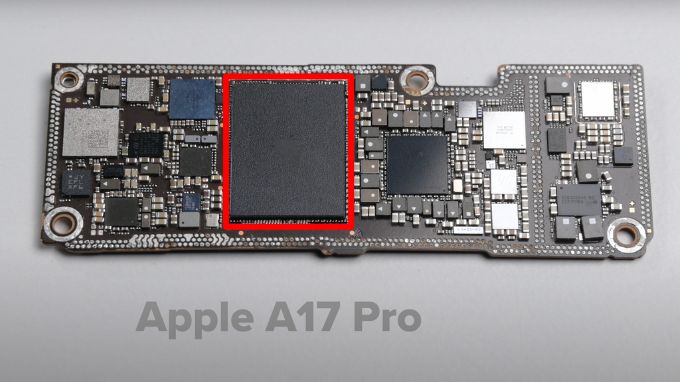

Con chip A17 Pro được xây dựng trên tiến trình 3nm

Con chip Apple 17 Pro với hiệu năng khủng

Sau khi tháo rời các linh kiện chính, thứ duy nhất còn lại là bảng mạch logic của iPhone 15 Pro Max. Tại đây ta có thể quan sát được con chip A17 Pro được sản xuất trên tiến trình 3nm đến từ nhà TSMC. Hiệu năng mạnh mẽ của chipset này khó có thể bị đánh bại trong khoảng vài năm sắp đến.

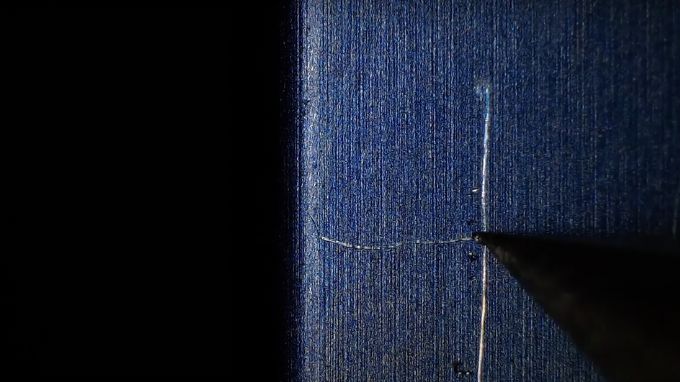

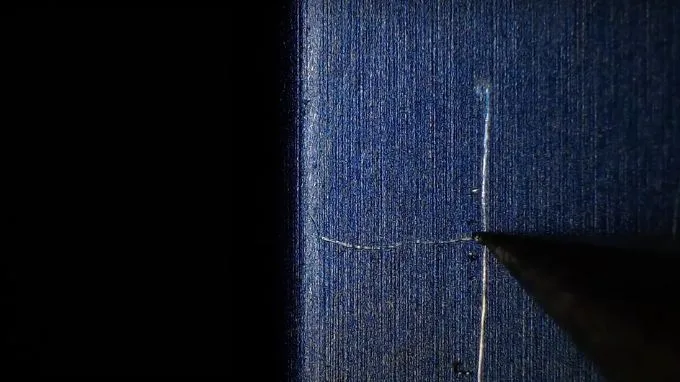

Lớp vỏ titan dễ dàng bị trầy xước

Hình ảnh zoom cận các vết trầy trên lớp vỏ titan

Linh kiện cuối cùng được quan tâm trên iPhone 15 Pro Max chính là cổng USB-C mới.

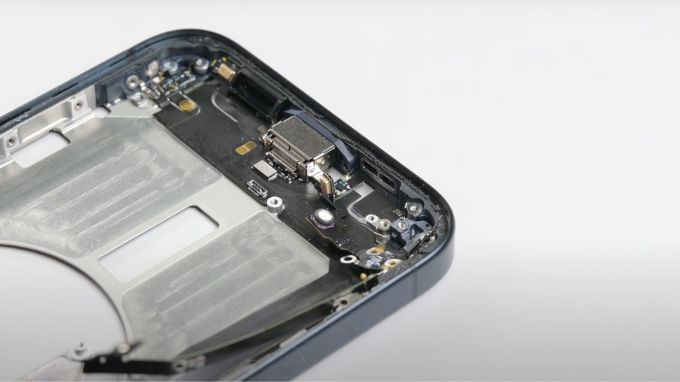

Cổng USB-C trên iPhone 15 Pro Max

Cổng USB-C của iPhone 15 Pro Max

Ngoài ra, kênh iFixit còn đề cập đến độ bền của lớp vỏ titan trong video này. Sau một vài thử nghiệm, kênh Youtube này đã khẳng định rằng phần khung titan trên iPhone 15 Pro Max rất dễ bị trầy xước. Vì vậy hãy sử dụng ốp lưng nếu bạn muốn giữ cho chiếc điện thoại của mình luôn bền đẹp nhé!

Tóm lại, sự thay đổi về thiết kế linh kiện trên iPhone 15 Pro Max có thể giúp việc sửa chữa thiết bị dễ hơn về mặt cơ học. Tuy nhiên, người dùng có thể gặp nhiều vấn đề về lỗi ghép nối theo tiêu chuẩn của Apple.

Để có được cái nhìn tổng quan hơn, bạn đọc có thể xem toàn bộ video "mổ bụng" iPhone 15 Pro Max ngay dưới đây nhé!

Bài viết trên đã tổng hợp toàn bộ hình ảnh bên trong iPhone 15 Pro Max một cách chi tiết nhất. Hy vọng những thông tin trên đem đến sự hữu ích cho bạn đọc. Bên cạnh đó, XTmobile đang cung cấp các mẫu iPhone 15 Pro đủ màu, hàng đầy kho với mức giá vô cùng ưu đãi. Đừng ngại liên hệ đến hotline 1800.6229 để được tư vấn mua hàng nhanh chóng nhé!
